Nowoczesne kotły na węgiel kamienny
Energotechnika od początku swojej działalności zajmuje się produkcją i budową kotłowni na
paliwa stałe, a w szczególności na węgiel kamienny i biomasę. Wychodząc naprzeciw
potrzebom rynku, w związku z wdrażaniem dyrektywy Parlamentu Europejskiego UE
2015/2193 z dnia 25 listopada 2015 r. w sprawie ograniczenia emisji niektórych
zanieczyszczeń do powietrza ze średnich obiektów energetycznego spalania, Energotechnika
opracowała nową rodzinę kotłów węglowych spełniających najostrzejsze wymagania ochrony środowiska.
Kotły rodziny HEWB serii E1015 z ekonomizerami to nowoczesne kotły wodne, rusztowe
opalane miałem węgla kamiennego o trójciągowym przepływie spalin z redukcją emisji
substancji szkodliwych. Kotły tego typu, o maksymalnej mocy 30MW, przeznaczone są do
wytwarzania gorącej wody o parametrach 150/70°C.
Pierwszy ciąg kotła stanowi komora paleniskowa, w drugim pionowym zabudowano pęczek
konwekcyjny, natomiast trzeci ciąg stanowi wolnostojący pełnoprzepływowy podgrzewacz
wody (ekonomizer) w obudowie blaszanej. Kotły wykonywane są w oparciu o technologię
ścian szczelnych, co umożliwia pracę kotła na podciśnieniu, bez dodatkowych strat
związanych z podsysaniem powietrza. Urządzenie jest samonośne, posadowione na ośmiu
słupach podporowych.
Instalacje odpylania, odazotowania i odsiarczania spalin
Kocioł, fabrycznie wyposażony jest w kompletną instalację odpylania, odazotowania i

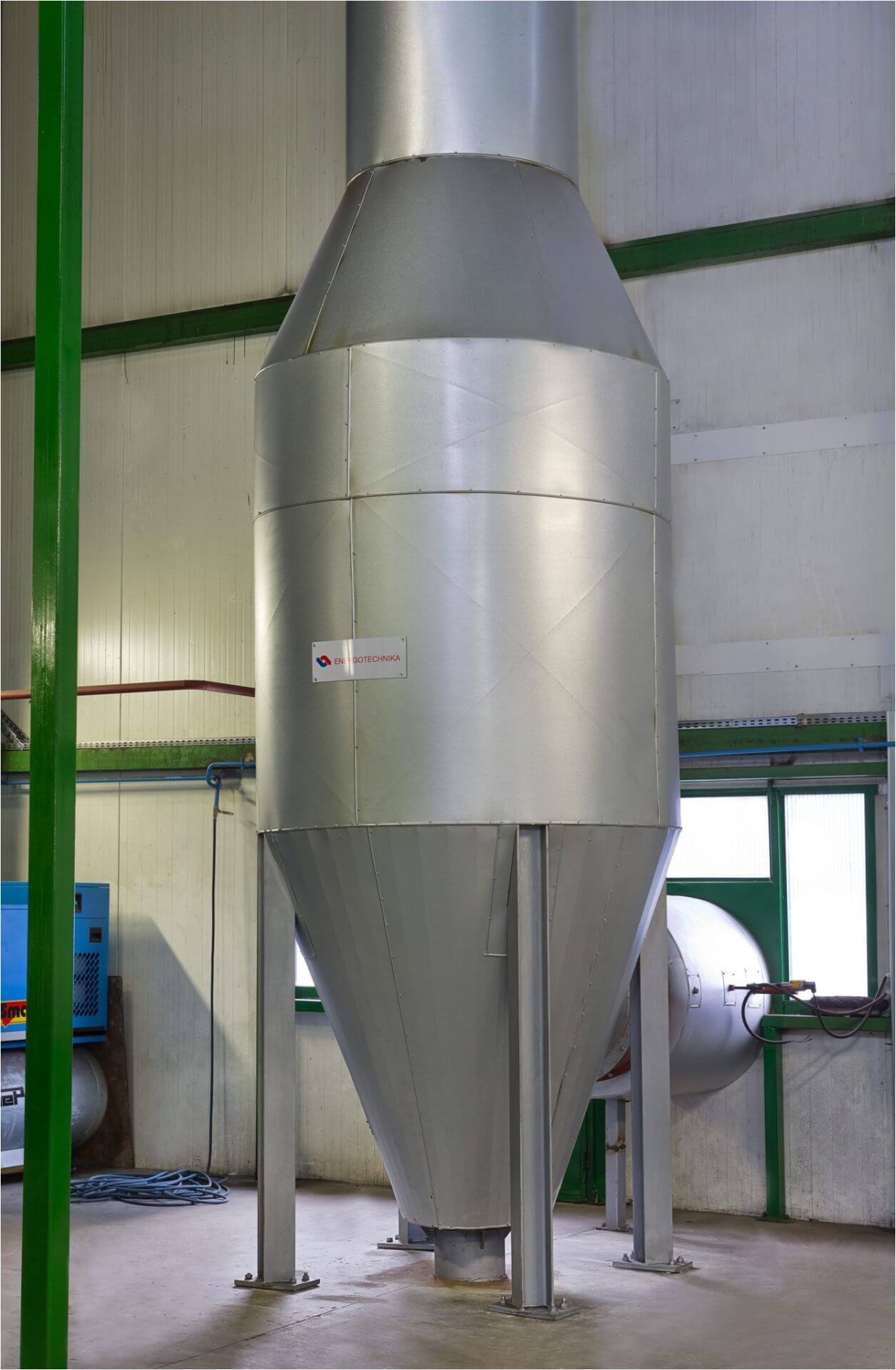

odsiarczania spalin. W skład instalacji odpylania wchodzą odpylacz wstępny, multicyklon
oraz filtr workowy z układem czyszczenia worków oraz z wentylatorem wyciągowym i
kanałami spalin między kotłem a kominem.
Obniżenie zawartości związków azotu odbywa się w oparciu o instalację recyrkulacji spalin.
Wprowadzenie do komory paleniskowej części strumienia wypływających z kotła spalin
powoduje obniżenie temperatury spalania i w konsekwencji redukcję zawartości związków
azotu. Ponadto w górnej części drugiego ciągu przewidziano króćce do wtrysku wody
amoniakalnej (SNCR), jako dodatkową opcję służącą redukcji związków azotu. Odsiarczanie
spalin odbywa się metodą suchą poprzez wtrysk węglanu sodu lub bikarbonatu do przewodu
spalin przed filtrem workowym.
System sterowania.
Kotły rodziny HEWB wyposażone są w najnowocześniejszy system automatyki, zgodnie z
obowiązującymi przepisami. Szafa pomiarowa i automatyki wyposażona jest w układy
sterujące wszystkimi systemami kotła, a w szczególności:
- System podawania paliwa
- System regulacji powietrza pierwotnego
- System regulacji powietrza wtórnego
- System recyrkulacji spalin
- System regulacji podciśnienia w komorze paleniskowej
- System kontroli parametrów pracy kotła
- Układ regulacji mocy kotła
- System alarmów z układami ochrony kotła
- System odsiarczania
- System odpylania
- System aktywnej redukcji NOx
Dzięki zautomatyzowaniu procesu sterowania kotłem jednostki typu HEWB charakteryzują
się niezwykle wysoką sprawnością i regulacyjnością w zakresie od 30 do 100% obciążenia
nominalnego.
| Podstawowe parametry |
| Zakres oferowanych mocy kotłów |
3,5-30MW |
| Regulacyjność |
30-100% |
| Sprawność przy mocy nominalnej |
>88% |
| Sprawność przy 30% obciążenia |
>86% |
| Emisja pyłu (przy 6% O2) |
<30mg/Nm3 |
| Emisja SOx (przy 6% O2) |
<400mg/Nm3 |
| Emisja NOx (przy 6% O2) |
<300mg/Nm3 |
